涂布粘合劑可以將顏料粒子粘附在紙基上，使紙面形成平滑的涂層并滿足印刷要求，它部分填充于顏料粒子間，覆蓋其微孔結構，影響涂料的粘度及保水性，從而影響涂層的性能。淀粉涂布粘合劑已被廣泛使用以部分取代昂貴的石油基膠乳，但它本身的性質會使印刷性能隨取代份數的提高而下降，且市售淀粉在糊液濃度較高的條件下粘度很高，不能完全滿足現代高固含涂料的要求，所以開發新型淀粉生物膠乳具有重大意義，而如何在提高淀粉糊液固含量的前提下降低其粘度，同時保持其粘結強度成了關鍵問題。國內外研究表明凝膠化改性技術 可以使淀粉有較好的粘結效果，酶解作用能降低其粘度，交聯作用能提高其粘結性能，通過機械擠壓方式 生產的生物膠乳粘度低，穩定性好，粘結力強，成膜性能優良。
木薯淀粉儲量豐富，被譽為地下糧倉，其中支鏈淀粉與直鏈淀粉的比率高達 80:20，從而使木薯淀粉糊化后具有較高的粘度。玉米淀粉中支鏈淀粉含量為 70% -80%，糊液濃度高于 30% 時粘度高，不穩定，即使經過酶解反應，粘度依然很高。而玉米氧化淀粉粘度較低，流動性好，作為表面施膠淀粉[13]可以提高紙頁抗水性、強度及印刷性能，通常也用作涂布粘合劑，但 35%以上的玉米氧化淀粉糊液粘度很高，不適宜作高固含涂料的粘結劑。對上述三種淀粉進行改性以制得高固含、低粘度、穩定性好、粘結性能較好的涂布粘合劑。

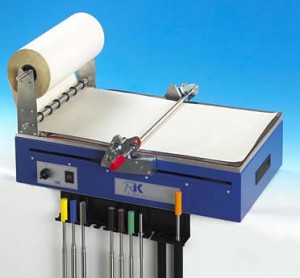

K303 涂布機
測試涂料性能
將其用 2 # 涂布輥對紙張進行定量涂布，涂布量 13 ± 1g/m 2 ，并在 105℃烘箱中干燥 2min。
性能檢測
涂布紙經 50℃，0. 5MPa 線壓力壓光后進行恒溫恒濕處理，測定紙張的光澤度、平滑度、白度、油墨吸收性、Cobb 值和干拉毛強度。
